由于獨特的特性（例如高比表面積、優越的電導率和導熱率），近來，基于二維（2D）納米薄片體系結構的合理設計和合成在儲能系統中引起了極大的關注。可以通過簡便的水性方法合成具有2D結構的沸石咪唑酸酯骨架（ZIF），并用于獲得2D金屬/二元金屬氧化物。本文在Co-ZIF的合成中加入了氧化石墨烯和Zn
2+，其衍生的氧化物（ZnCoO-G）表現出二維納米片結構，熱處理后Co
3O
4和ZnO納米粒子分布均勻。與不含氧化石墨烯（ZnCoO）和Zn
2+（CoO-G）的衍生物相比，ZnCoO-G在1 A/g處顯示出最高的比電容為711.6 F/g，在5 A/g處1000個周期后的電容保留率為63.6％。另外，以ZnCoO-G和市售活性炭為正負電極的不對稱超級電容器（ASC）在功率密度為800 W/kg時的最大能量密度為18.7 W h/kg。

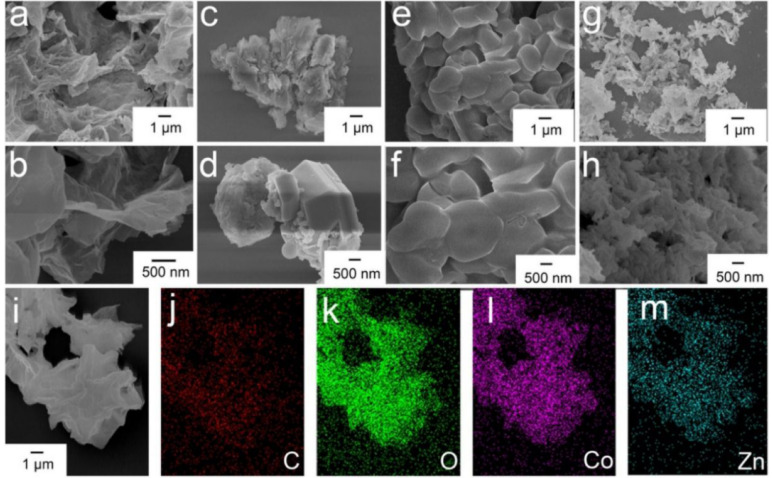

Figure 1. （a,b）ZnCoO-G，（c,d）ZnCoO，（e,f）ZnCoC和（g,h）CoO-G的SEM圖像; （i）ZnCoO-G的SEM圖像及其（j-m）元素映射圖像。
Figure 2. ZnCoO-G的（a,b）TEM和（c）HRTEM圖像; （d）ZnCoO，（e）ZnCoC和（f）CoO-G的TEM圖像; （g）CoO-G的HRTEM圖像。

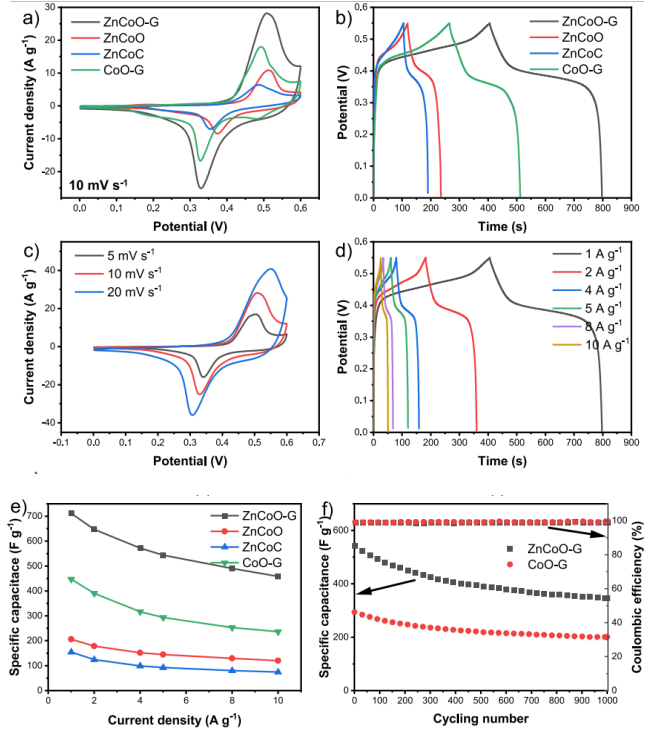

Figure 3. （a）ZnCoO-G，ZnCoO，ZnCoC和CoO-G的CV曲線；（b）電流密度為1 A/g時ZnCoO-G，ZnCoO，ZnCoC和CoO-G的GCD曲線；（c）ZnCoO-G在不同掃描速率下的CV曲線；（d）ZnCoO-G在不同電流密度下的GCD曲線；（e）在不同電流密度下，根據ZnCoO-G，ZnCoO，ZnCoC和CoO-G的GCD曲線計算出的比電容；（f）電流密度為5 A/g時，ZnCoO-G的循環穩定性和庫侖效率。

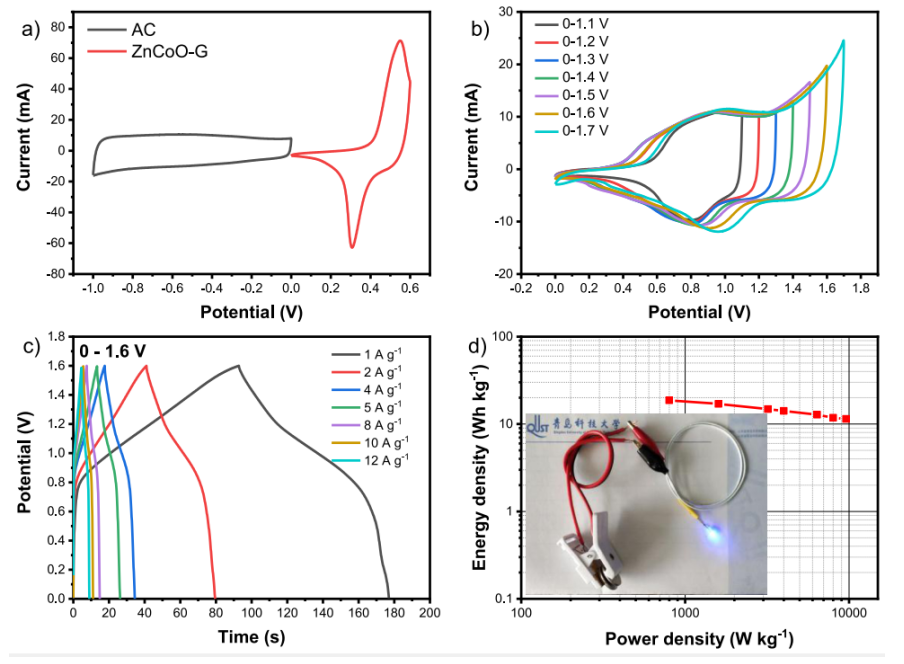

Figure 4. （a）在三電極電池中， ZnCoO-G和AC電極的CV曲線；（b）ZnCoO-G//AC ASC在不同電壓窗口下的CV曲線；（c）ZnCoO-G//AC ASC在不同電流密度下的GCD曲線；（d）ZnCoO-G//AC ASC的Ragone圖（插圖：ZnCoO-G//AC ASC點亮藍色LED的數字圖像）。

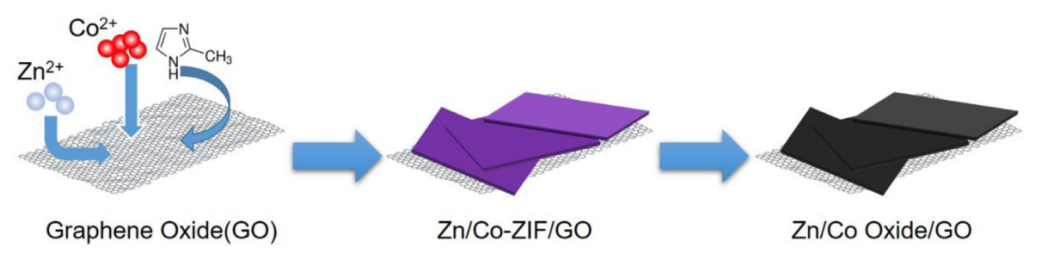

Figure 5. 源自Zn/Co-ZIF/GO的Zn/Co氧化物/GO的示意圖。
相關研究成果于2019年由青島科技大學Qian Zhang課題組，發表在Journal of Energy Storage（https://doi.org/10.1016/j.est.2019.101165）上。原文：Facile fabrication of ZIF-derived graphene-based 2D Zn/Co oxide hybrid for high-performance supercapacitors。
