當二維晶體在原子上接近時，它們的有限厚度就變得重要了。使用傳輸測量，我們研究了兩個石墨烯層(夾角為θ= 22°)之間的靜電特性，由于這兩層的K點和K'點之間的動量不匹配，從而使這些層出現解耦。我們觀察到隨著層間能量差的增加，兩層零密度線出現分裂。這種分裂是由單層量子電容與層間電容C
m的比值給出的，因此適合提取C
m。我們通過考慮每個石墨烯層的有限介電厚度d
g來解釋C
m的較大觀測值，并確定d
g≈2.6Å。在第二個實驗中，我們使用Fabry-Pérot諧振器繪制了整個密度范圍。我們可以精確測量出每一層中的費米波長λ，表明這些層是解耦的。本文研究結果是通過嚴格的計算得到的。

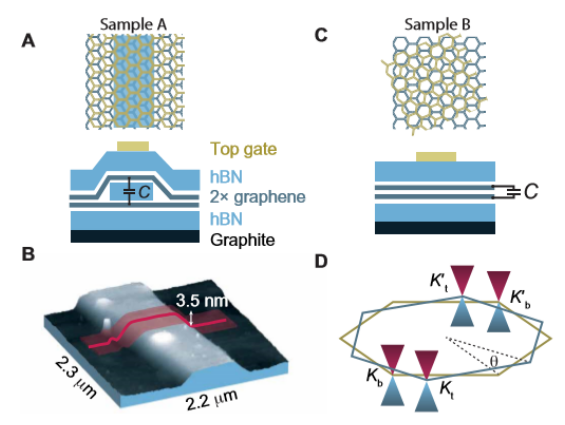

Fig. 1. 實驗設計。

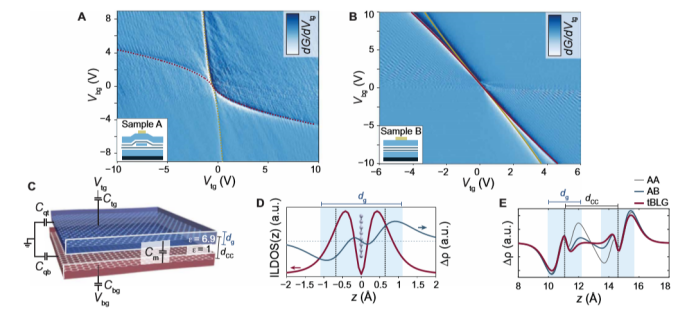

Fig. 2. 零密度線。

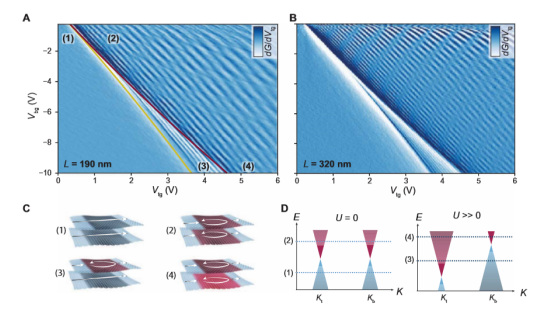

Fig. 3. Fabry-Pérot干涉圖樣。

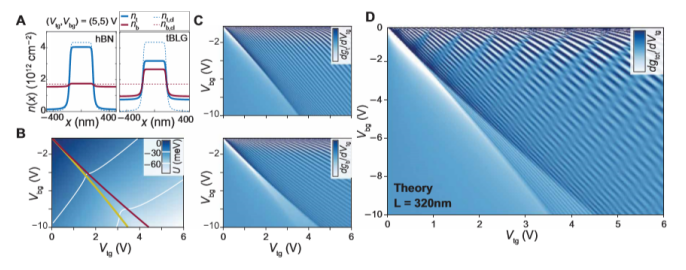

Fig. 4. 模擬。
相關研究成果于2020年由瑞士蘇黎世聯邦理工大學Thomas Ihn課題組，發表在Science Advances(DOI: 10.1126/sciadv.aay8409)上。原文：The electronic thickness of graphene。
摘自《石墨烯雜志》公眾號：
