最近的創(chuàng)新突出了二維氧化石墨烯（GO）膜在與水有關(guān)的應(yīng)用中的巨大潛力。然而，不良的水誘導(dǎo)效應(yīng)，例如堆疊GO層壓材料的再分散和剝離，極大地限制了其性能并影響了其實際應(yīng)用。在水中穩(wěn)定的GO膜仍然是一個巨大的挑戰(zhàn)。本文報道了一種分子橋策略，其中層間短鏈分子橋產(chǎn)生了抵抗膨脹趨勢的堅固GO薄片。此外，界面長鏈分子橋?qū)O薄片粘附到多孔基材上，以提高膜的機械強度。通過合理地創(chuàng)建和調(diào)節(jié)分子橋，穩(wěn)定的GO膜在苛刻的操作條件下（例如錯流、高壓和長期過濾）可以顯示出出色的耐久性。GO膜的這種通用且可擴展的穩(wěn)定化方法為水性環(huán)境中使用的可靠二維層流膜提供了新的機會。

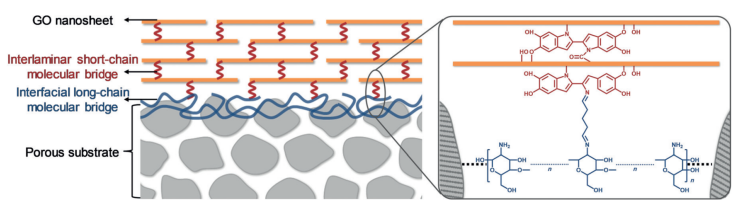

Figure 1. 通過分層的層間短鏈和界面長鏈分子橋穩(wěn)定GO膜。

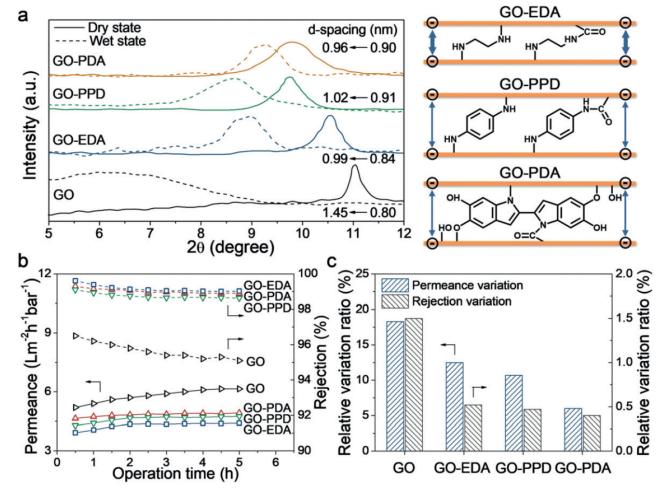

Figure 2. 層間短鏈分子橋接GO膜的抗溶脹能力。

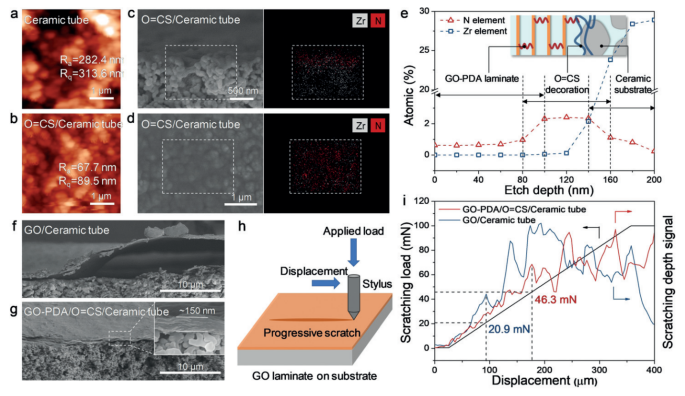

Figure 3. 界面長鏈分子橋接GO膜的粘附特性。

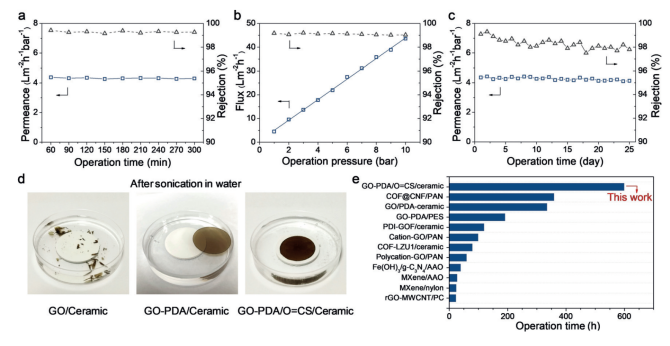

Figure 4. GO-DA/O=CS/陶瓷膜的穩(wěn)定性和耐久性。

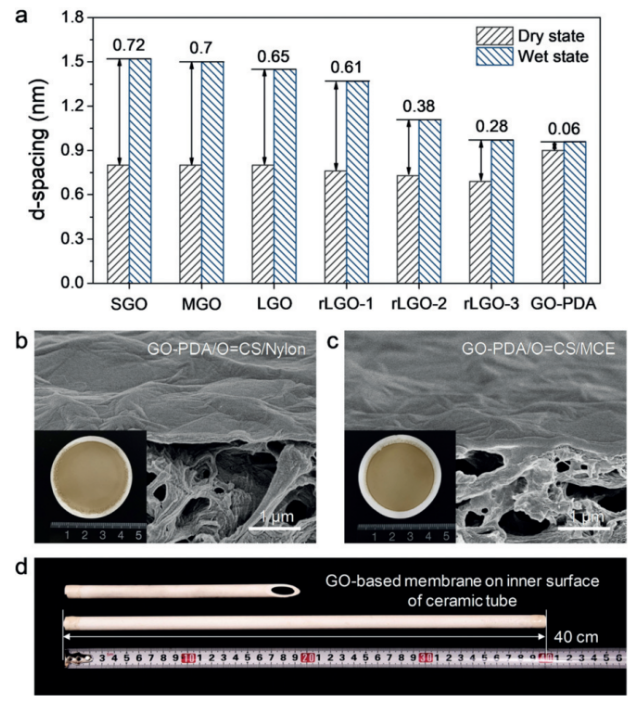

Figure 5. GO膜分子橋穩(wěn)定策略的通用性和可擴展性。
相關(guān)研究成果于2020年由南京工業(yè)大學(xué)Gongping Liu和Wanqin Jin課題組，發(fā)表在Angew. Chem.（2020, 132, 1706–1712）上。原文：Molecular Bridges Stabilize Graphene Oxide Membranes in Water。
摘自《石墨烯雜志》公眾號：
.jpg)
