通過化學氣相沉積生長的超凈石墨烯轉移對于薄膜電子和光電設備（例如光電探測器）的應用至關重要。在此研究中，我們演示了一種甲基丙烯酸甲酯(MMA)激活超凈石墨烯轉移的方法。采用基于密度泛函理論的第一性原理計算，以研究MMA與石墨烯之間的相互作用。計算結果表明，MMA分子在石墨烯上的吸附能極低(Ead. = 0.84 eV)。此外，MMA與石墨烯之間的弱原子雜化使超凈石墨烯轉移成為可能。轉移石墨烯的粗糙度較低，均方根為0.96 nm。超凈石墨烯用于制造快速響應的石墨烯/ GaN紫外光電探測器，其上升時間和衰減時間分別為0.5和1.12 ms。MMA轉移石墨烯為開發大面積快速響應紫外光探測器開辟了一條可行途徑。
%60_N%7DC%25%24%407K_M3%24%40A.png)

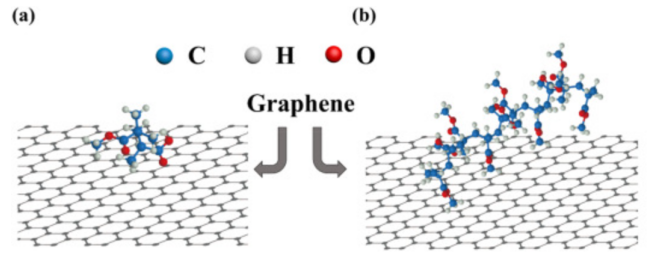

Fig. 1. MMA和PMMA分子對石墨烯的吸附性能。

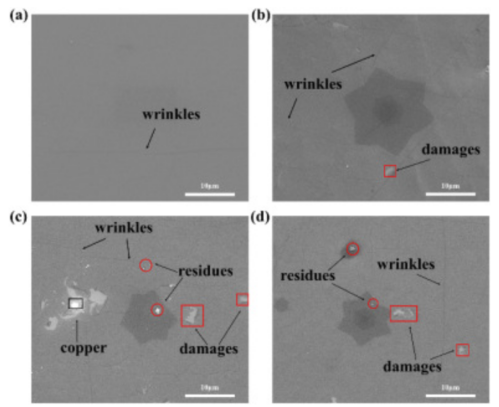

Fig. 2. (a) MTG, (b) MTG- HNO
3, (c) PTG, (d) PTG-HNO
3的SEM圖。

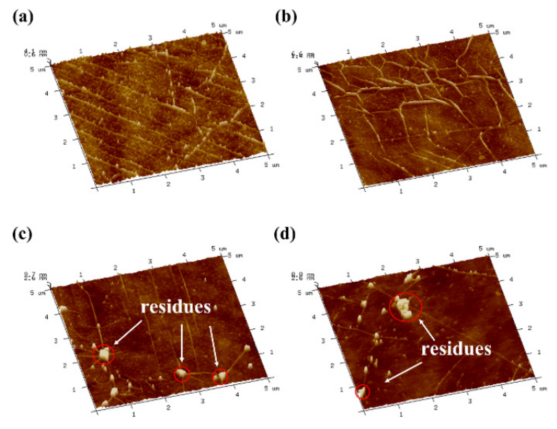

Fig. 3. (a) MTG, (b) MTG- HNO
3, (c) PTG和 (d) PTG-HNO
3的三維AFM圖。

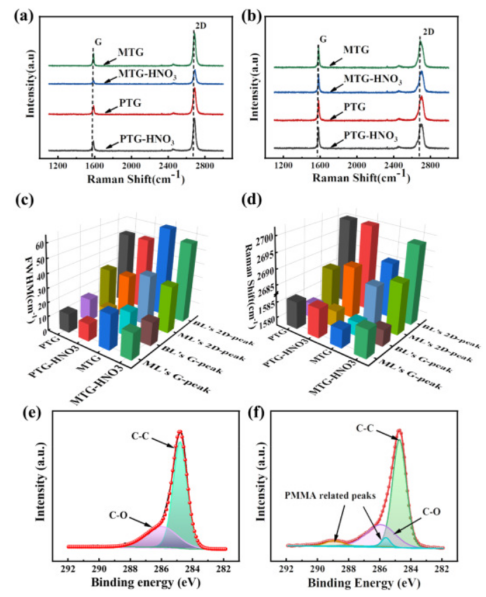

Fig. 4. 不同方法轉移石墨烯的化學組成表征結果。

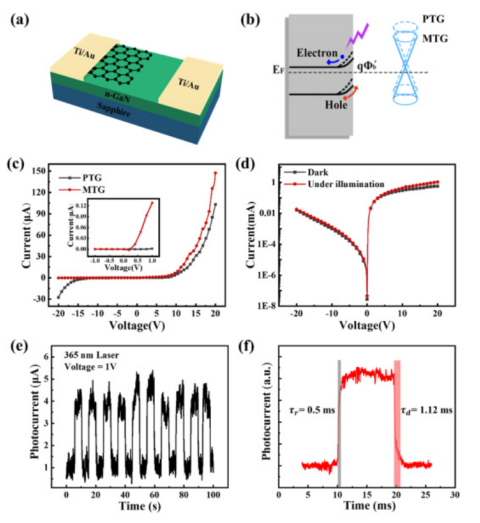

Fig. 5.不同支撐層轉移石墨烯的電學和光學特性。
相關研究成果于2020年由西安電子科技大學郝躍課題組，發表在Carbon(https://doi.org/10.1016/j.carbon.2020.07.029)上。原文：MMA-enabled ultraclean graphene transfer for fast-response graphene/GaN ultraviolet photodetectors。
轉自《石墨烯雜志》公眾號：
.jpg)
