石墨烯通常通過弱范德華(vdW)相互作用與其他材料接觸。特別令人感興趣的是石墨烯-聚合物界面，該界面在包括柔性電子產(chǎn)品和多功能涂料在內(nèi)的各種應用中不斷受到動態(tài)負載的影響。通過原位循環(huán)載荷，我們直接觀察到了石墨烯-聚合物界面的界面疲勞擴展，發(fā)現(xiàn)該界面滿足修正的Paris定律。此外，通過結合平面內(nèi)剪切和平面外撕裂機制，通過vdW接觸產(chǎn)生的周期性載荷甚至能夠?qū)е略际┑钠跀嗔?。剪切斷裂主要發(fā)生在循環(huán)載荷引起的褶皺連接處，并平行于載荷方向傳播。進行斷裂力學分析，發(fā)現(xiàn)了循環(huán)加載過程中石墨烯異乎尋常的自撕裂行為動力學。這項工作為石墨烯和石墨烯-聚合物界面的動態(tài)可靠性提供了機械上的見解，這將有助于石墨烯基結構的持久設計。

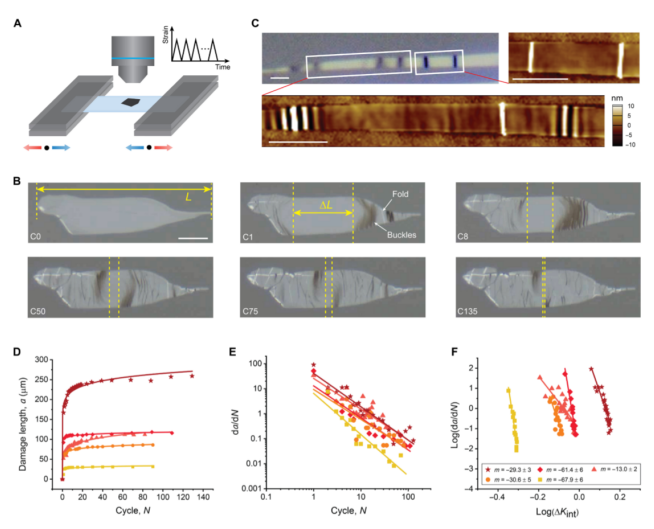

Fig. 1. 循環(huán)加載下界面損傷區(qū)的擴展。

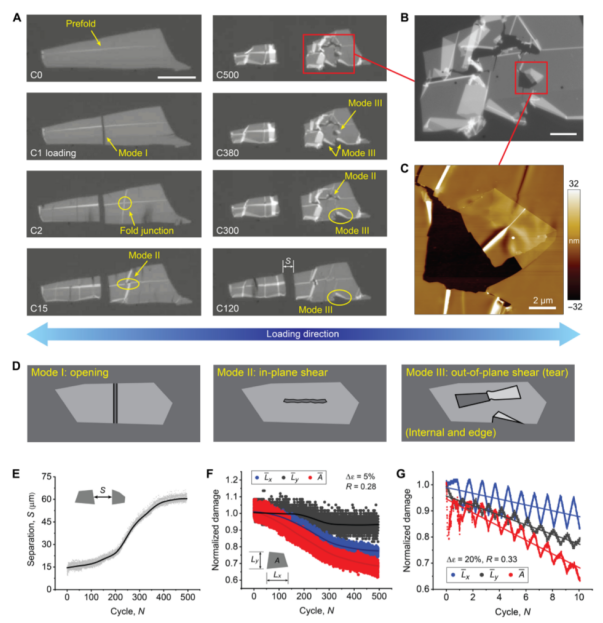

Fig. 2. 石墨烯的混合模式疲勞斷裂和損傷。

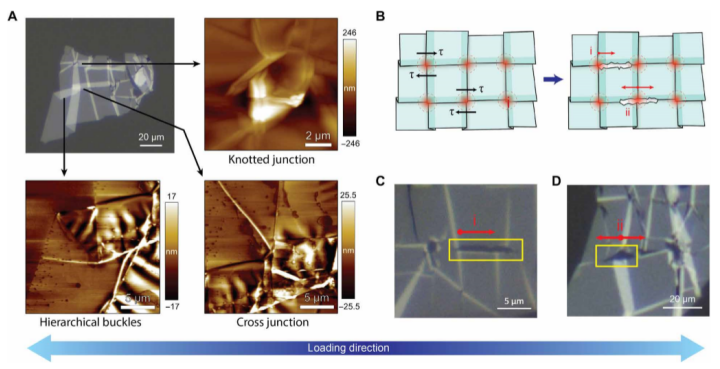

Fig. 3. 在褶皺處的平面內(nèi)剪切疲勞斷裂。

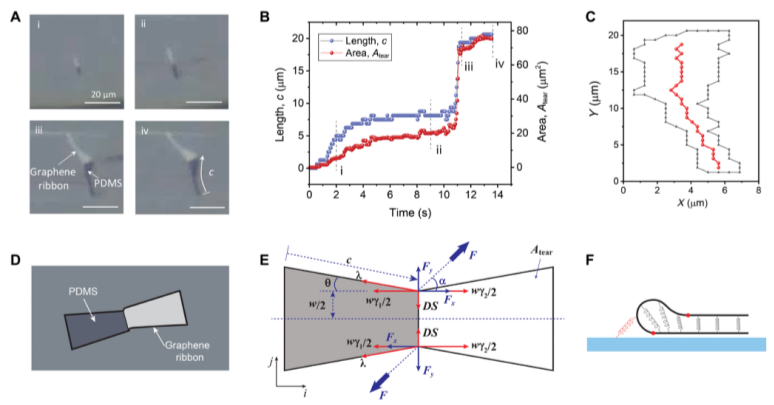

Fig. 4. 通過撕裂導致疲勞斷裂。
相關研究成果于2020年由由多倫多大學Tobin Filleter課題組，發(fā)表在Science Advances (DOI: 10.1126/sciadv.abb1335)上。原文：Graphene fatigue through van der Waals interactions。
轉自《石墨烯雜志》公眾號：
.jpg)
