多孔碳納米片具有一系列優(yōu)勢(shì)，比如縱向連續(xù)性，橫向超薄性，高比表面積和表面原子活性，以及微觀和納米特性的協(xié)同效應(yīng)，因此基于對(duì)它們的制備，結(jié)構(gòu)和性質(zhì)的研究吸引了廣泛關(guān)注。這里，通過(guò)碳化前驅(qū)體（聚苯乙烯負(fù)載氧化石墨烯上）獲得一系列超薄分級(jí)多孔碳納米片（HPCNs）。分級(jí)的孔隙結(jié)構(gòu)包括三個(gè)部分：（1）微孔（1.3 nm），由多孔的聚苯乙烯通過(guò)Friedel-Crafts反應(yīng)提供；（2）中孔（3.8 nm）由碳納米片堆疊形成的孔隙所提供；和（3）大孔（> 5 nm），由碳納米片的無(wú)規(guī)堆疊形成的孔。控制碳化時(shí)間和溫度優(yōu)化其比表面積，從405.8增加到1420 m2 g-1。實(shí)驗(yàn)中發(fā)現(xiàn)，過(guò)度碳化會(huì)破壞分級(jí)孔隙結(jié)構(gòu)。這些多孔碳材料用作陰極材料用于鋰硫電池，顯示出良好的性能。HPCN/硫陰極具有良好的倍率性能和循環(huán)性能，電流密度從1 C升至3 C后容量保持率為87％，200次循環(huán)后容量保持率為91％。

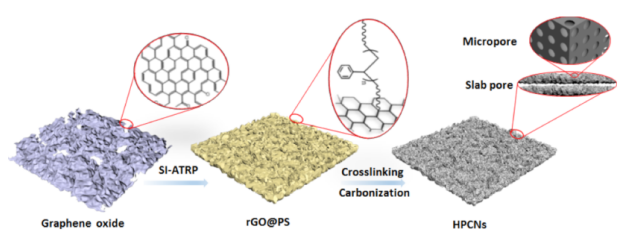

Figure 1. 制備多孔碳納米片的示意圖。

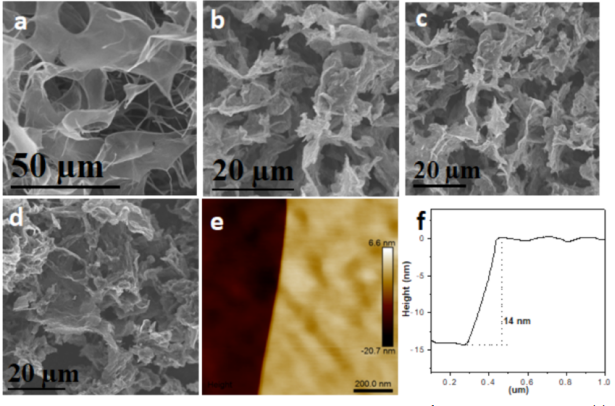

Figure 2.（a）GO，（b）rGO@PS，（c）rGO@xPS和（d）HPCN的典型SEM圖像，（e）HPCN的SFE圖像，以及（f）HPCN的高度情況。

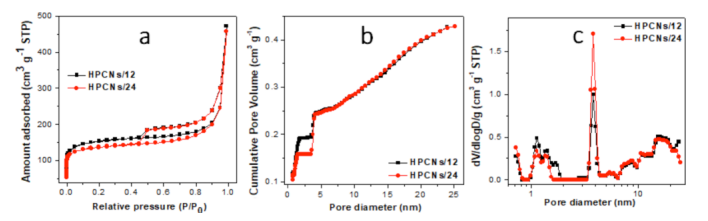

Figure 3. HPCNs（在苯乙烯不同聚合時(shí)間條件下）的（a）N2吸附-解吸等溫線，（b）累積孔體積曲線，（c）孔徑分布曲線。

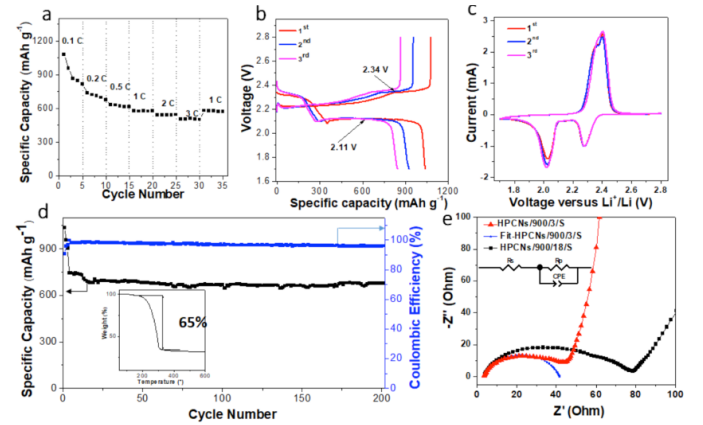

Figure 4. （a）倍率性能，（b）0.1 C時(shí)的前三個(gè)充電/放電曲線，（c）循環(huán)伏安曲線，（d）HPCNs/900/3/S陰極在1 C時(shí)的持久循環(huán)性能（比容量（黑色）和庫(kù)侖效率（藍(lán)色）），以及（e）HPCNs/900/3/S和HPCNs/900/18/S陰極的電化學(xué)阻抗譜。
該研究工作由中山大學(xué)Ruowen Fu課題組于2020年發(fā)表在Langmuir期刊上。原文：Template-Free Preparation of Hierarchical Porous Carbon Nanosheets for Lithium−Sulfur Battery。
轉(zhuǎn)自《石墨烯雜志》公眾號(hào)
.jpg)
