電解質致密多孔MXene 復合電極具有較高離子可及表面和較快的離子傳輸速率，在高體積性能超級電容器(SCs)方面顯示出非凡的應用前景，但它們在很大程度上受到倍率性能不足和電化學循環性能差的限制，與多孔網絡結構的機械不穩定性有關。利用化學鍵設計，通過在皺縮的MXene薄片上原位生長BP納米顆粒，成功制備了具有3D多孔網絡結構的黑磷 (BP)@MXene致密薄膜。在BP-MXene 面處形成的強界面相互作用（Ti-O-P 鍵），不僅增強了BP-MXene異質結構中的原子電荷極化，提供了足夠的界面電子傳輸，而且還大大提高了機械穩定性。具有商業級質量負載（~15 mg cm
−2）的BP@MXene 復合薄膜全封裝的 SCs 可提供 72.6 Wh L
−1 的高電堆體積能量密度，接近鉛酸電池的能量密度（50-90 Wh L
-1)，以及長期穩定性（50000 次循環后容量保持率為 90.58%）。如此高的能量密度彌合了傳統電池 SCs之間的差距，代表了在設計緊湊電極以實現商業級電容儲能方面的及時突破。

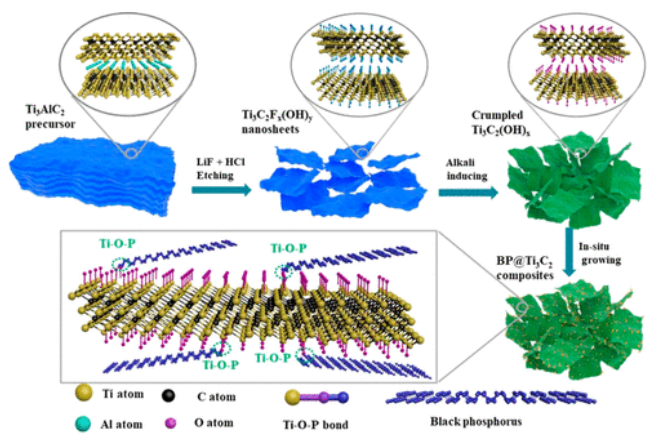

Figure 1. 合成具有強 Ti-O-P 鍵的皺縮BP@MXene（BP@Ti
3C
2）復合材料的示意圖。

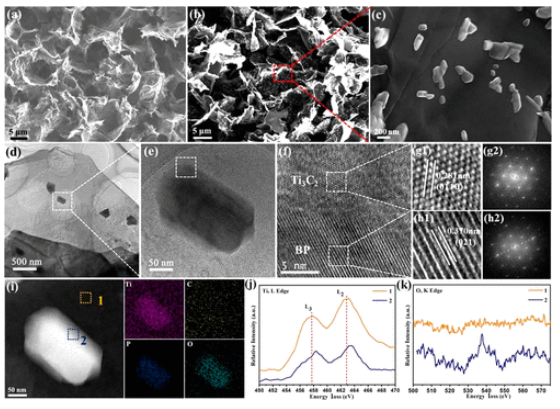

Figure 2. 異質結構BP@MXene復合材料的結構表征。（a）堿誘導的3D起皺 Ti
3C
2（OH）
x 網絡和（b和c）皺縮的異質結構BP@MXene復合材料的SEM圖，放大倍數增加。(d)在MXene 薄片上生長的BP納米顆粒的低倍放大和放大TEM圖。(f)MXene-BP界面的HRTEM圖，取自部分中的白色虛線框。(g1)MXene的HRTEM圖和(g2)相應的FFT結果。(h1)BP的HRTEM圖和(h2)相應的FFT結果。(i)異質結構BP@MXene復合材料的HAADF圖和相應的EDS映射圖。(j) Ti L-edge和 O K-edge的電子能量損失譜，取自MXene薄片（第i部分中的區域1）和附近MXene-BP界面（第i部分中的區域2）。

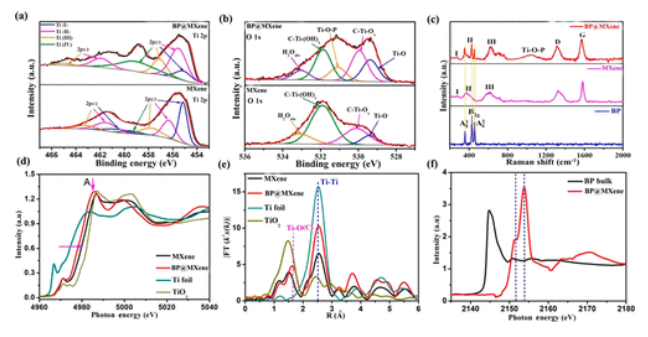

Figure 3.異質結構BP@MXene 復合材料的表征。 BP@MXene 復合材料和 MXene的Ti 2p和 P 2p 的高分辨率 XPS 光譜。(c) BP@MXene 復合材料、MXene和BP的拉曼光譜。(d) Ti K-edge的歸一化XANES 光譜。(e) BP@MXene 復合材料、MXene、Ti箔和TiO2的EXAFS數據在Ti K-edge XANES光譜上的相應k3加權傅立葉變換曲線。 (f) P K-edge的歸一化XANES光譜。

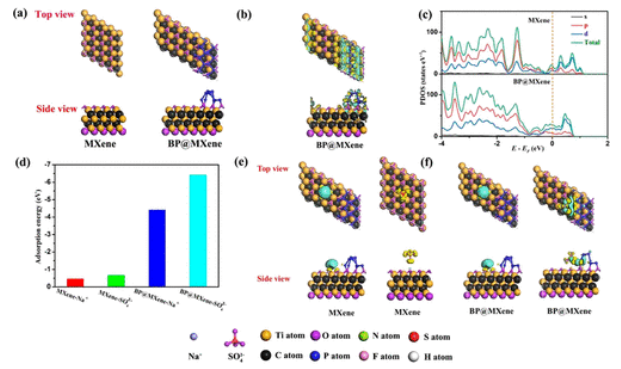

Figure 4. DFT計算結果。(a)用于描繪MXene和BP@MXene 復合材料的模型的頂視圖和側視圖。黃色、黑色、紫色和藍色的原子分別代表 Ti、C、O和P。(b)計算出的MXene和BP@MXene 復合材料之間的電荷密度差異。等值是0.01以更好地繪制差異。(c)計算出MXene和BP@MXene 復合材料的PDOS，費米能級對齊。(d) 計算MXene和BP@MXene 復合材料上最穩定的Na和SO
42-吸附位點的結合能。(e，f)計算的MXene和吸附有Na和SO
42−離子的BP@MXene復合材料之間的電荷密度分布差異。

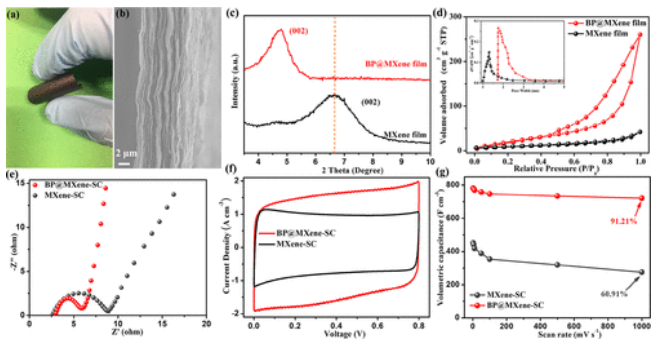

Figure 5. BP@MXene薄膜的表征和BP@MXene 薄膜電極的電化學表征。(a)具有高柔韌性的獨立式BP@MXene薄膜的數碼照片。(b)層狀BP@MXene多孔結構的橫截面SEM圖。(c) MXene和BP@MXene薄膜的XRD 圖。(d)MXene和 BP@MXene 薄膜的N
2吸附-解吸等溫線（STP，標準溫度和壓力）。插圖是孔徑分布。MXene和BP@MXene-SCs 在1.0 M Na
2SO
4電解質中在 2.0 mV s
-1 掃描速率下的EIS 圖和CV曲線的比較。(g)計算的體積電容與BP@MXene薄膜的電流密度。

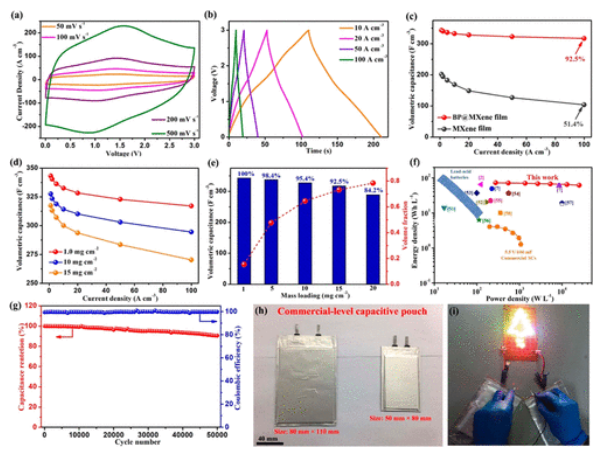

Figure6. 基于BP@MXene薄膜電極的SCs在EMIMTFSI電解質中的電化學表征。BP@MXene-SC在不同掃描速率下的CV曲線和不同電流密度下的GCD曲線。(c)計算的體積電容與BP@MXene電極的電流密度。(d) BP@MXene 電極的體積電容與不同電流密度的關系（BP@MXene面質量負載為1.0至15 mg cm
-2）。(e)體積電容保持率與
felectrode電極的燃燒通過增強BP@MXene膜的面積質量負載，優化為15 mg cm
-2。（f）BP@MXene-SC（每電極15 mg cm
-2）與報告值和最先進的ESD（商業SC和鉛酸電池）的Ragone圖。應該注意的是，所有呈現的能量和功率密度值都按整個設備的總體積進行歸一化，而不僅僅是電極。 (g) BP@MXene-SC在50 A cm
-3 電流密度下的循環穩定性（BP@MXene 復合材料的面質量負載為 15 mg cm
-2）。(h) 兩個不同尺寸的商用級電容袋（80mm×110 mm和50 mm×80mm）和兩個串聯的電容袋（80mm×110 mm）的數字光學圖像，為“圣誕樹”標志，帶有彩色LED。
相關研究成果由新加坡國立大學John Wang，Jie Yang課題組和中科院高能物理研究所Lirong Zheng課題組于2021年發表在《ACS NANO》（https://doi.org/10.1021/acsnano.1c01817）上。原文：Black Phosphorus@Ti
3C
2T
xMXene Composites with Engineered Chemical Bonds for
Commercial-Level Capacitive Energy Storage。
轉自《石墨烯雜志》公眾號
