av在线免费视屏,97一区二区三区,黄色国产在线观看

全部新聞公司新聞產品新聞資料下載行業新聞

南澳大利亞大學、南澳大學STEM和未來工業研究所Xiao Su等--含多壁碳納米管和石墨烯納米片的聚合物納米復合材料的比較研究

多壁碳納米管(MWCNTs)和石墨烯(納米)小片(GNPs或GnPs，每個小片的厚度小于10 nm)具有優異的力學和實用性能，已越來越多地用于聚合物納米復合材料的開發。由于多壁碳納米管目前在工業應用中的成本效益為每公斤30美元，因此這項工作首先簡要回顧了多壁碳納米管的解纏和表面改性，以及由此產生的聚合物納米復合材料的性能。GNPs可通過石墨插層化合物的熱處理和超聲處理來制備，與MWCNTs相比，GNPs的成本較低，但具有較高的1400S cm^-1以上的電導率。通過適當的表面改性和復合技術，這兩種填料都可以增強或增韌聚合物，同時增加抗靜電性能。較高的MWCNTs/GNPs比將提高聚合物的協同效應。綠色、無溶劑的合成方法是制備聚合物納米復合材料的理想方法。對研究的局限性、當前的挑戰和未來的前景進行了展望。

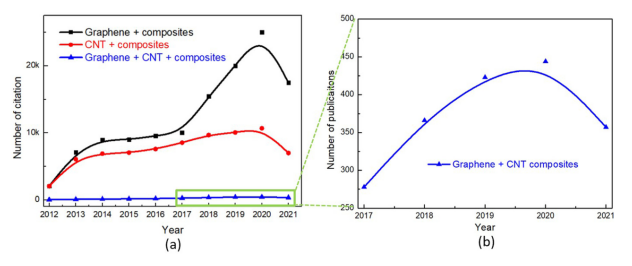

圖1. (a)2012-2021年標題搜索中以碳納米管、石墨烯和復合材料為關鍵詞的出版物數量(Clarivate Analytic數據庫；截至2021年7月)，以及(b)2017年至2021年關于“碳納米管石墨烯復合材料”的出版物。

圖2. 聚合物復合材料和納米復合材料的楊氏模量與拉伸強度的Ashby曲線圖。

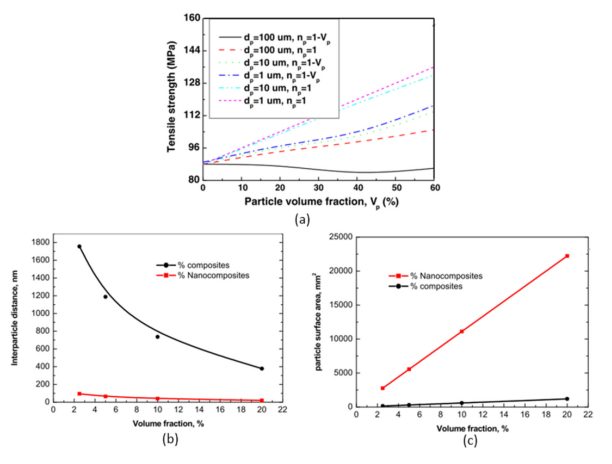

圖3. (a)顆粒大小對聚合物復合材料拉伸強度的影響。(b)微米級填料和納米級填料之間顆粒距離的比較，以及(c)總顆粒表面的比較。

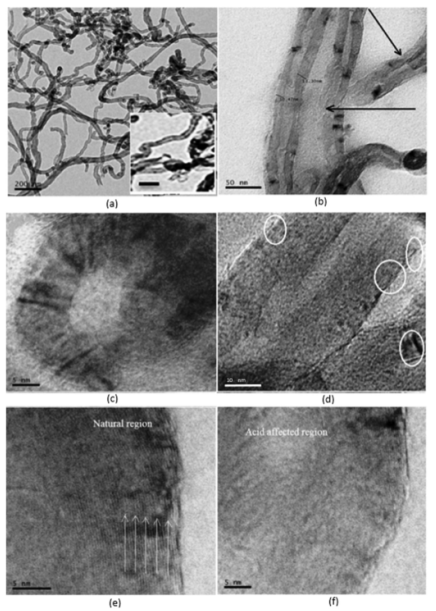

圖4. (a及其插頁)原始的MWCNTs，(b)黑色箭頭表示側壁已損壞，(c)改性MWCNT的開口端蓋，(d)圓圈表示改性MWCNTs上的缺陷，(e)白色箭頭表示側壁邊緣，以及(f)側壁部分損壞。

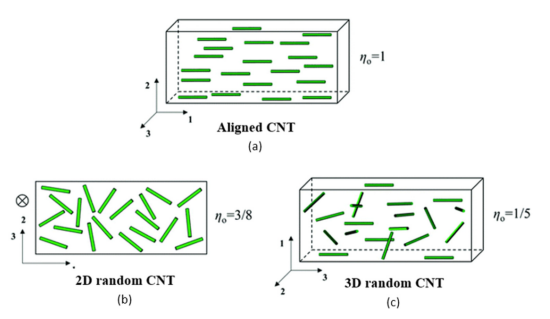

圖5. 具有不同填料取向的MWCNT納米復合材料的示意圖：(a)對齊的，(b)平面內隨機取向，(c)3D隨機取向。

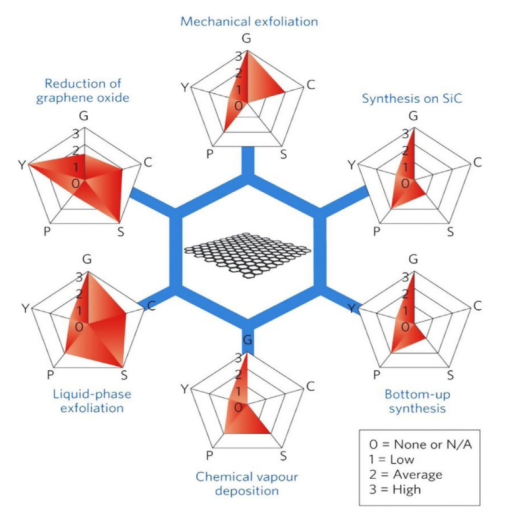

圖6. 最常見的石墨烯生產方法的主要特征比例為0-3：G表示石墨烯質量，C表示生產成本(低值對應于高生產成本)，S表示可伸縮性，P表示純度，Y表示每條制備路線的產率。

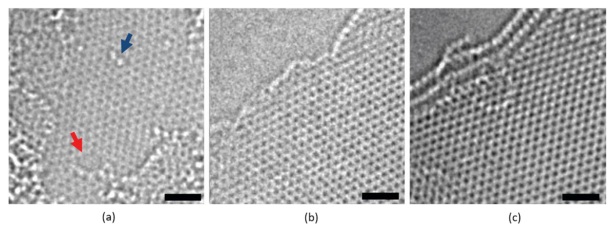

圖7.微波還原GO納米片的高分辨透射電子顯微鏡(HR-TEM)顯微照片。(a)單層化學還原的GO呈現高密度的缺陷。紅色箭頭表示孔，藍色箭頭表示含氧官能團。雙層(b)和三層(c)MW-rGO呈現高度有序的結構。比例尺，1 nm。

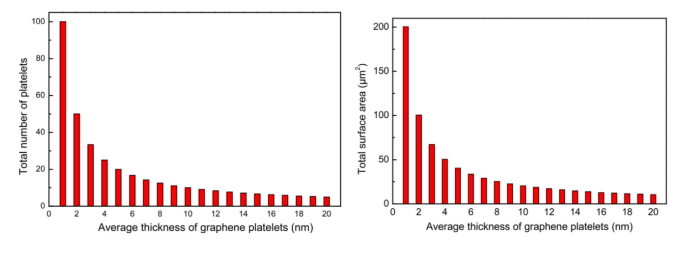

圖8. 給定體積的基質中的GNPs數量(左)及其總表面積(右) 。

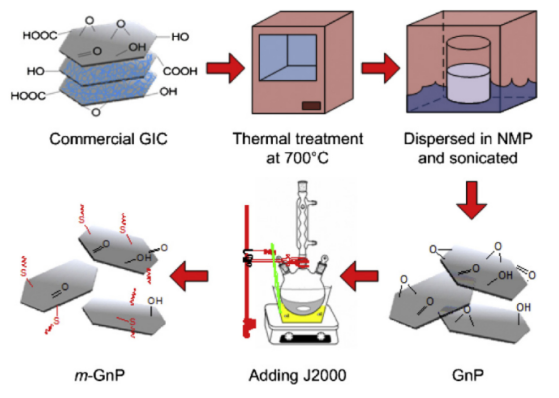

圖9. 石墨烯納米片共價修飾示意圖。

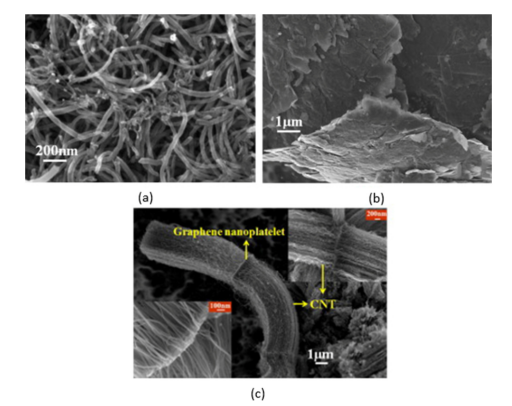

圖10. (a)MWCNTs，(b)GNPs和(c)MWCNT-GNP雜化物的SEM顯微照片。

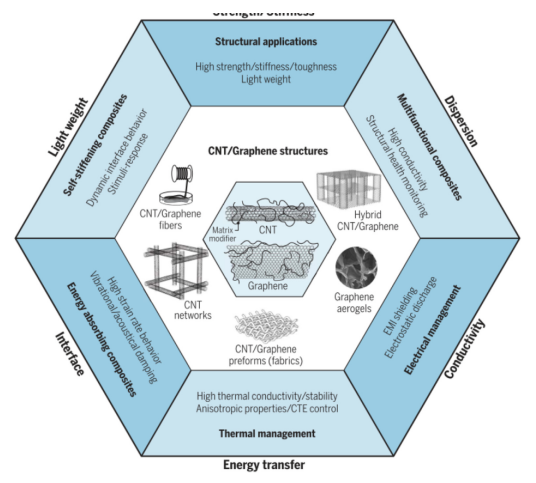

圖11. 總結了各種MWCNT和GNP復合材料的示意圖，這些復合材料具有預期的增強性能可用于未來的應用，以及六個關鍵參數。

相關研究成果由南澳大利亞大學、南澳大學STEM和未來工業研究所Xiao Su等人于2021年發表在Nano Materials Science (https://doi.org/10.1016/j.nanoms.2021.08.003)上。原文：A comparative study of polymer nanocomposites containing multi-walled carbon nanotubes and graphene nanoplatelets。

轉自《石墨烯研究》公眾號



您的稱呼 :
聯系電話 :
您的郵箱 :
咨詢內容 :

久久精品无码免费不卡_美国一区二区_国产1级_国产一区二区综合_久久久久久久免费视频_夜色综合
