新能源材料的開發是實現以可再生能源為基礎的可持續社會的頂峰。在過去的幾十年里，人們對大量的電極材料進行了研究，以尋求更好的儲能性能。然而，其合成過程繁瑣，溶劑用量大，成本高，環境污染嚴重。在這里，我們提出了一種無溶劑的方法來制備金屬-有機框架/MXene衍生的碳質金屬硒化物/MXene復合材料，該復合材料具有豐富的中孔和大孔的獨特納米結構。這些物種可以很容易地轉化為高性能的電極材料，與它們的溶液型相比，具有更好的鋰/鈉離子存儲性能。在這里，我們不僅報告了一種獨特的金屬有機框架/ MXene衍生的電極材料，它不僅表現出高性能，用于先進的鋰/鈉存儲應用，而且它的新型環保生產工藝。
.png)

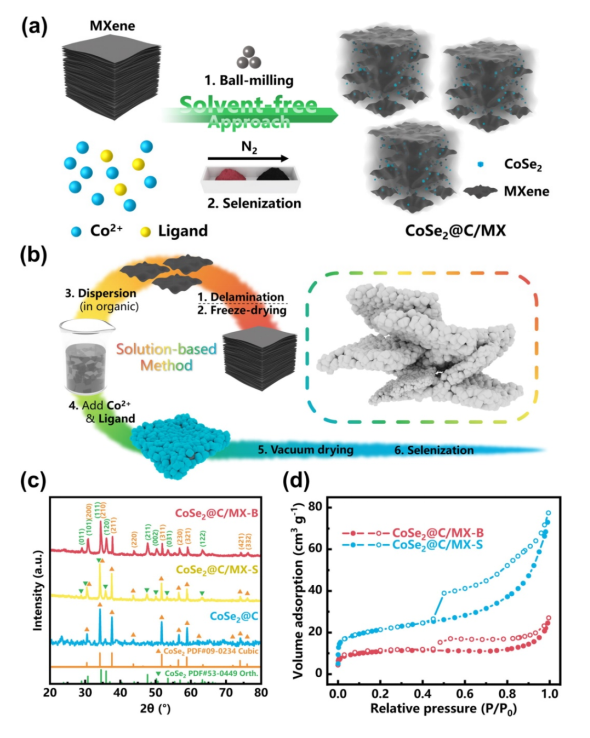

圖1. (a) CoSe
2@C/MX-B的無溶劑合成方法;(b) CoSe
2@C/MX-S的基于解決方案的綜合方法;(c) CoSe
2@C/MX-B和CoSe
2@C/MX-S的PXRD圖譜;(d) CoSe
2@C/MX-B和CoSe
2@C/MX-S的氮吸附解吸等溫線。

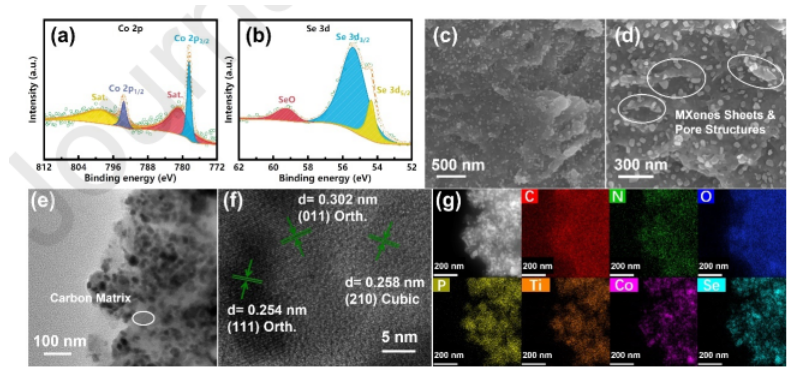

圖2 (a) Co 2p和(b) Se 3d;CoSe
2@C/MX-B的形貌:(c和d) SEM圖像，(e) TEM圖像，(f) HR-TEM圖像，(g)元素映射圖像。

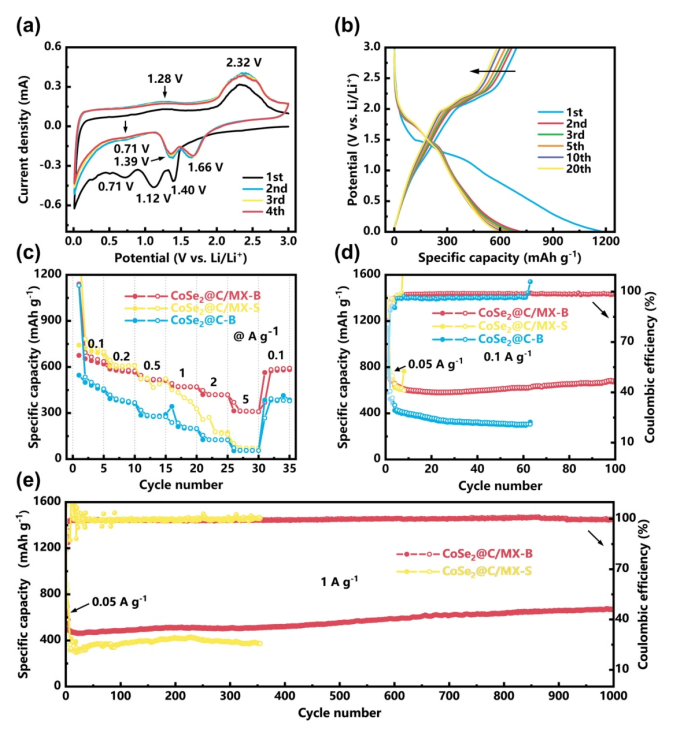

圖3. CoSe
2@C/MX-B、CoSe
2@C/MX-S和CoSe
2@C-B對LIBs的電化學性能。

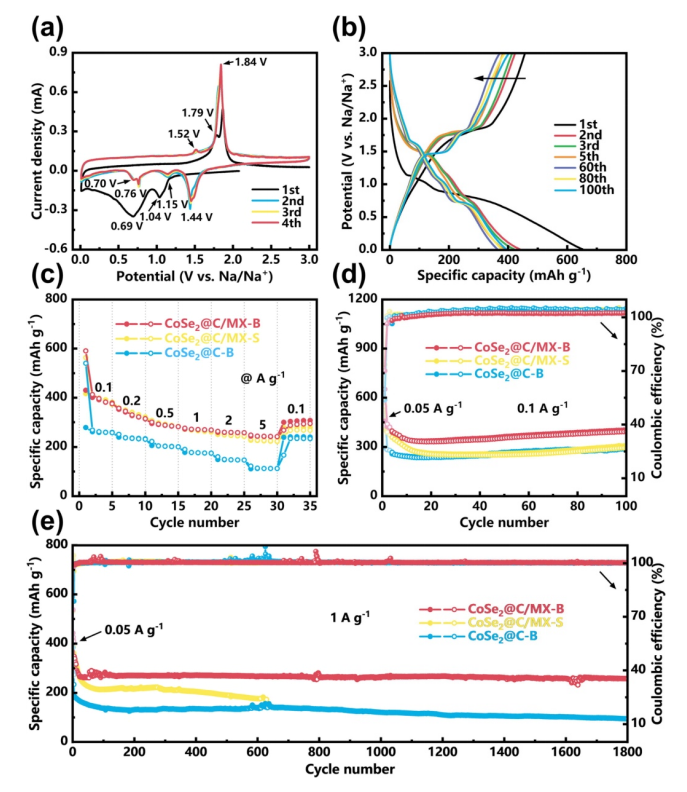

圖4 CoSe
2@C/MX-B、CoSe
2@C/MX-S和CoSe
2@C-B對sib的電化學性能。

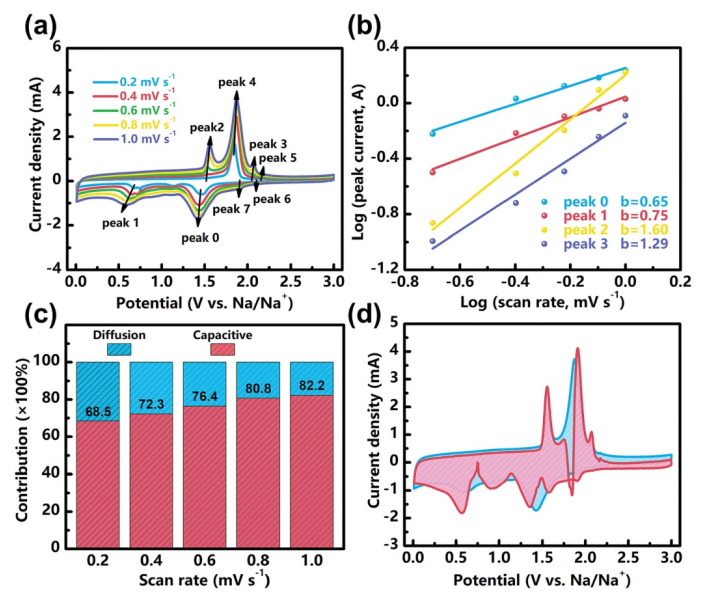

圖5 CoSe
2@C/MX-B鈉離子電池電化學反應動力學分析。
相關科研成果由廣東工業大學材料與能源學院Zhipeng Sun等人2023年發表在Chemical Engineering Journal (https://doi.org/10.1016/j.cej.2023.142271)上。原文：Electrode Materials for Li/Na Storage from Mechanochemically Synthesised MOFs/MXene Composites: A Solvent-free Approach。
轉自《石墨烯研究》公眾號
