聚合物基體中的碳納米管形成一個由電阻器、電感器和電容器組成的復雜網絡。目前的研究重點是使用多壁碳納米管/環氧樹脂薄膜進行無線應變傳感。按照特定的工藝，制造了具有不同多壁碳納米管濃度的納米復合材料應變片。對這些原型的測試表明，多壁碳納米管/環氧樹脂薄膜可以通過產生感應電壓來響應無線電磁激發。實驗測量還證明，機械應變會影響多壁碳納米管/環氧樹脂應變片的共振頻率。因此，納米復合薄膜可用于通過計算共振頻率的偏移來無線檢測機械應變。為了揭示無線傳感的工作機制，本研究假設納米復合應變片可以通過等效 RLC 電路建模。隨后的理論分析，以及分析預測與實驗結果的比較都表明該假設是合理的，因為RLC模型可以成功地解釋共振頻率的應變引起的偏移現象。目前的工作為制造標簽型無線應變傳感器提供了一種有前途的方法。因為 RLC 模型可以成功地解釋諧振頻率的應變引起的偏移現象。目前的工作為制造標簽型無線應變傳感器提供了一種有前途的方法。因為 RLC 模型可以成功地解釋諧振頻率的應變引起的偏移現象。目前的工作為制造標簽型無線應變傳感器提供了一種有前途的方法。

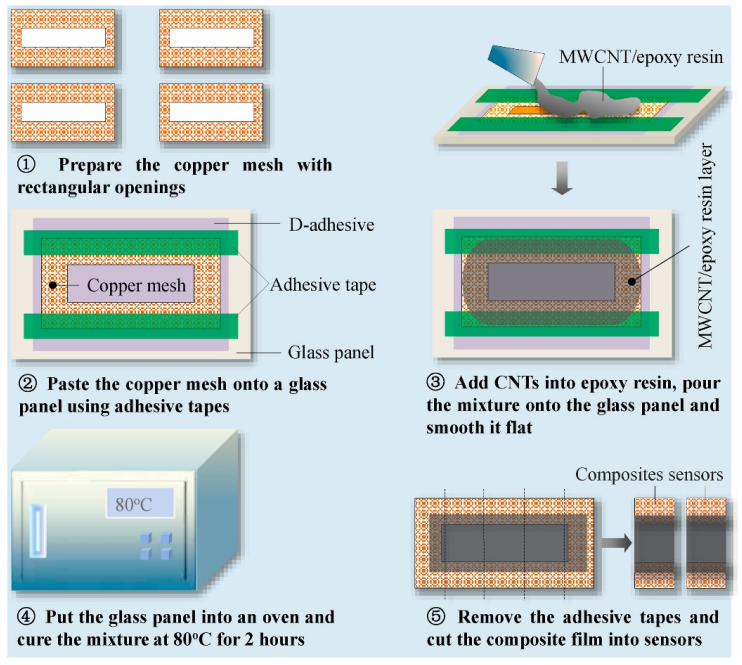

Fig 1. 制備 MWCNT/環氧樹脂納米復合材料應變傳感器的過程。

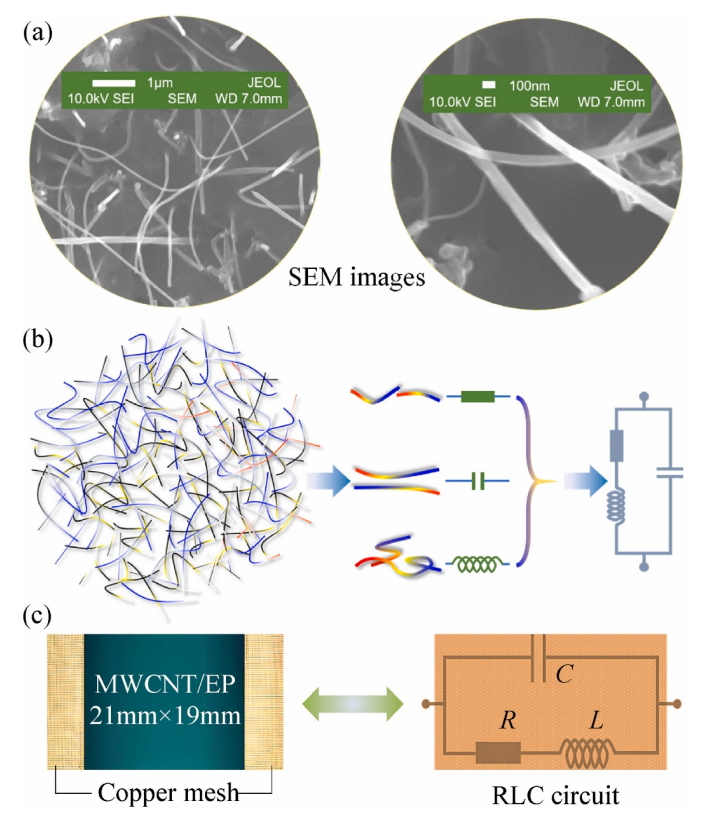

Fig 2. MWCNT/環氧樹脂應變計被視為 RLC 電路。(a) 環氧樹脂中 MWCNT 網絡的 SEM 圖像；(b) MWCNT 網絡包含電阻器、電容器和電感器；(c) MWCNT/環氧樹脂應變計被視為 RLC 電路。

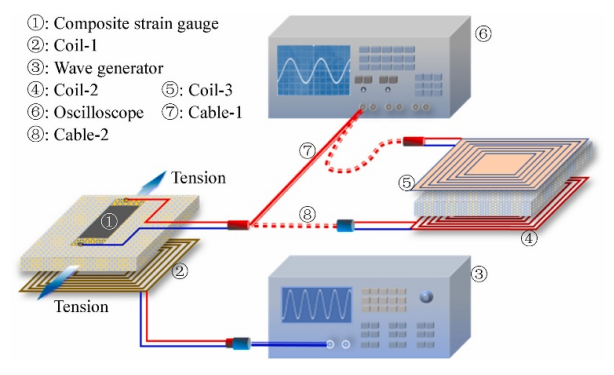

Fig 3. 用于驗證 MWCNT/環氧樹脂應變片無線功能的示意圖設置。

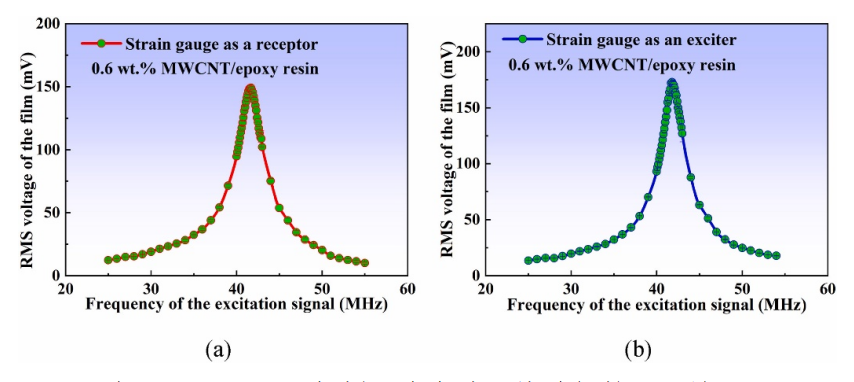

Fig 4. 驗證MWCNT/環氧樹脂應變片無線功能的測試結果。(a) Scheme-1中應變計作為接收器時的RMS電壓；(b) 在方案 2 中，當應變計作為激勵器時，Coil-1 的 RMS 電壓。

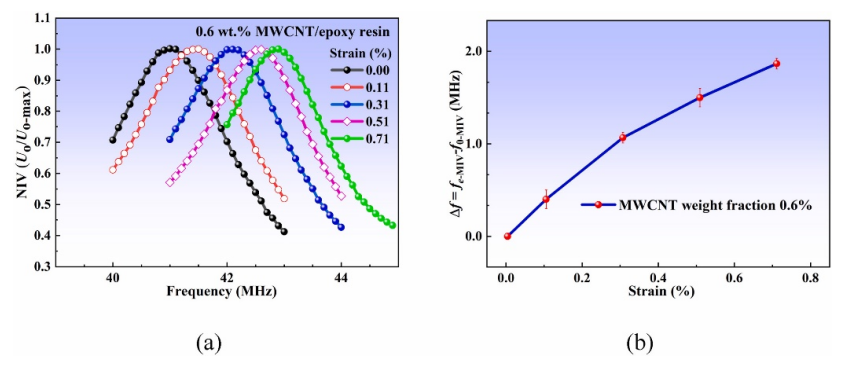

Fig 5.
??-MIV和具有 0.6 wt% MWCNT 的復合膜的應變之間的關系。(a) 不同應變下的 NIV-頻率曲線；（b）?-Δ?曲線表明
??-MIV隨應變增加。

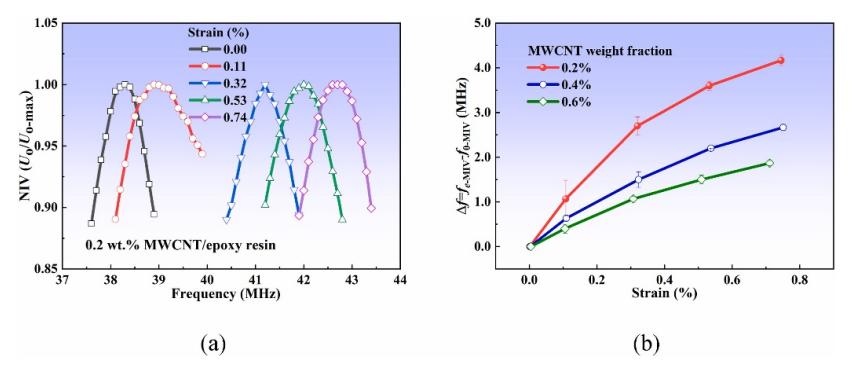

Fig 6.
??-MIV以及具有不同 MWCNT 負載量的復合薄膜的應變之間的關系。(a) 0.2 wt %情況下的實驗結果；（b）?-Δ?在0.2 wt%、0.4 wt% 和 0.6 wt% 情況下的曲線。

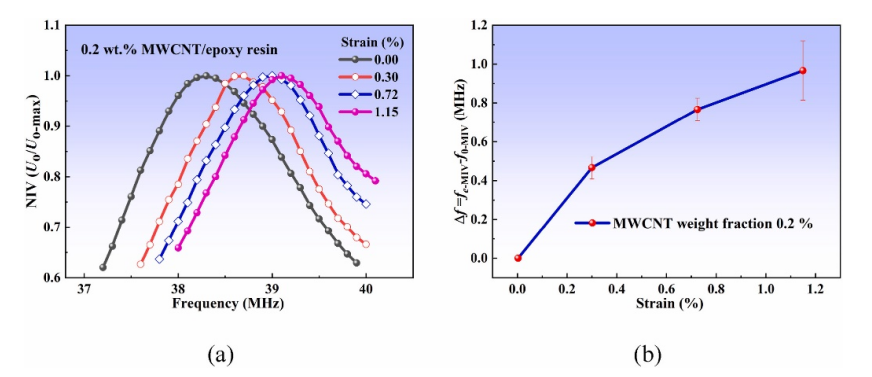

Fig 7. Test-4中復合應變片的實驗結果。(a) 歸一化感應電壓受應變和激勵信號頻率的影響；（b）C Test-4 中的曲線。

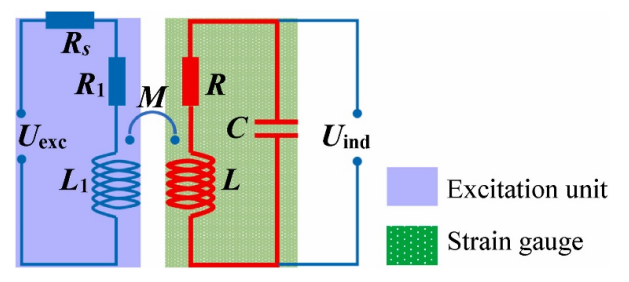

Fig 8. Test-1和Test-3中采用的Scheme-1的電路。

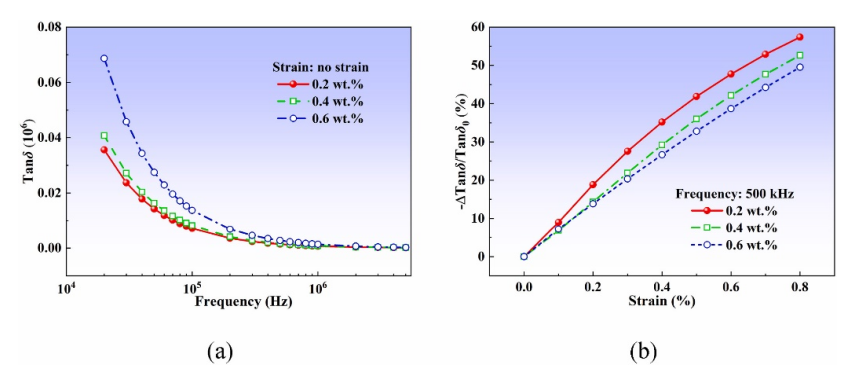

Fig 9. MWCNT/環氧樹脂薄膜的損耗角正切取決于頻率和應變。(a) 損耗角正切與頻率之間的計算關系；(b) 損耗角正切變化與應變之間的計算關系。

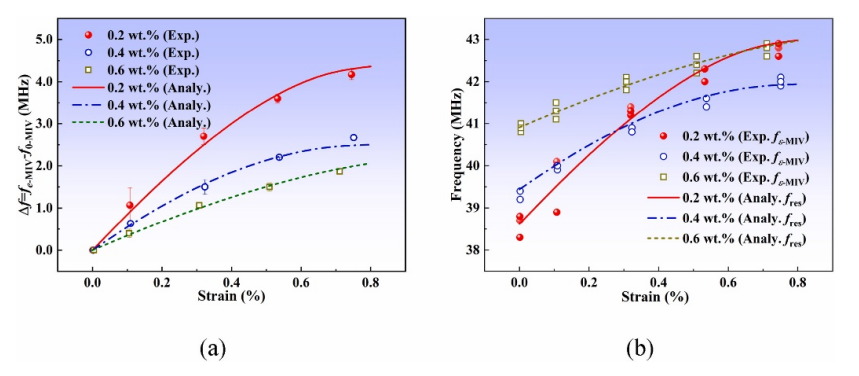

Fig 10. 分析和實驗共振頻率之間的比較。(a)
??-MIV 分析和實驗在不同的壓力下；(b)
??-MIV 預測和實驗曲線。
相關研究工作由西南科技大學Weifeng Yuan 課題組于2023年在線發表在《Composites Part B: Engineering》期刊上，原文：Wireless Strain Sensing Using Carbon Nanotube Composite Film。
轉自《石墨烯研究》公眾號
